Iphone 4s Black Shorted Done

[sakuragi]

Model:
Iphone 4s Black

Problem:
logo only then shut off restart

Action taken:
salpak charger sa unit
magbukas unit kaso logo lang
then restart ulit ulit
next ko ginawa,salpak new bat
same problem restart pagdating sa logo
check ko kung shortes ayon sapol shorted nga
kaya baklas unit at trace kung san shorted at ito
natagpuan agad
pasensya na po kung mga screen shoot nagmamadali tumer

screen shoot:

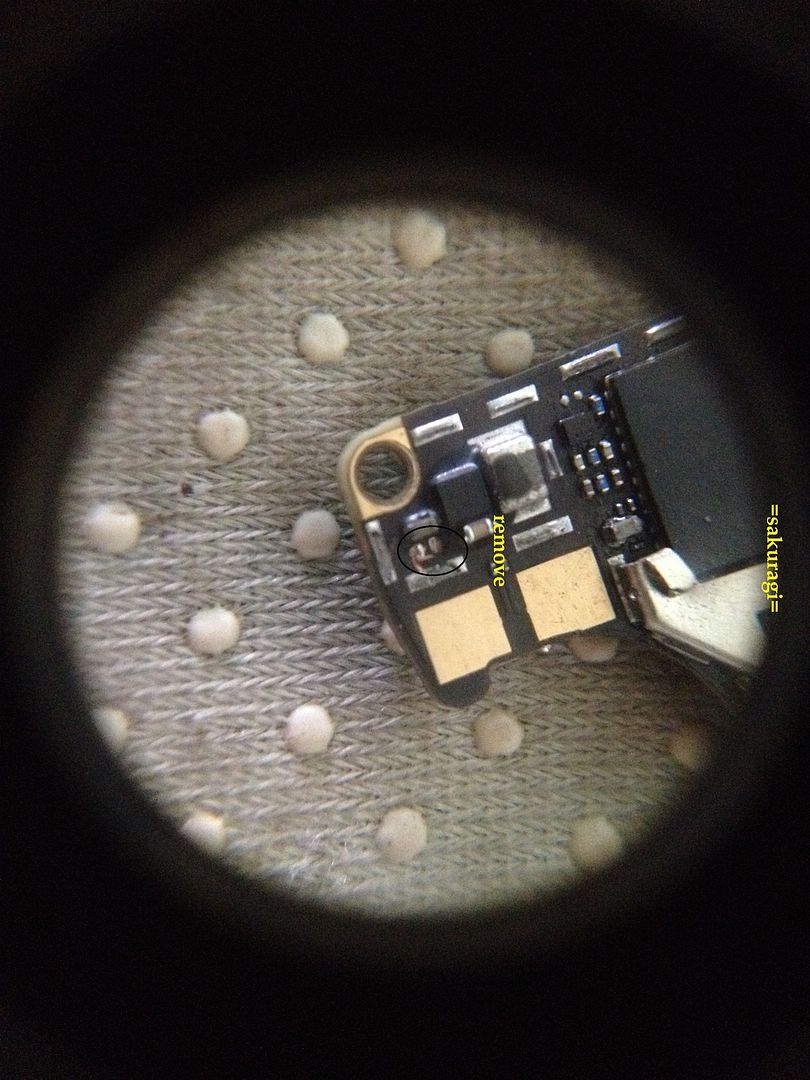

ito po ang shorted na cap inalis ko na


testing

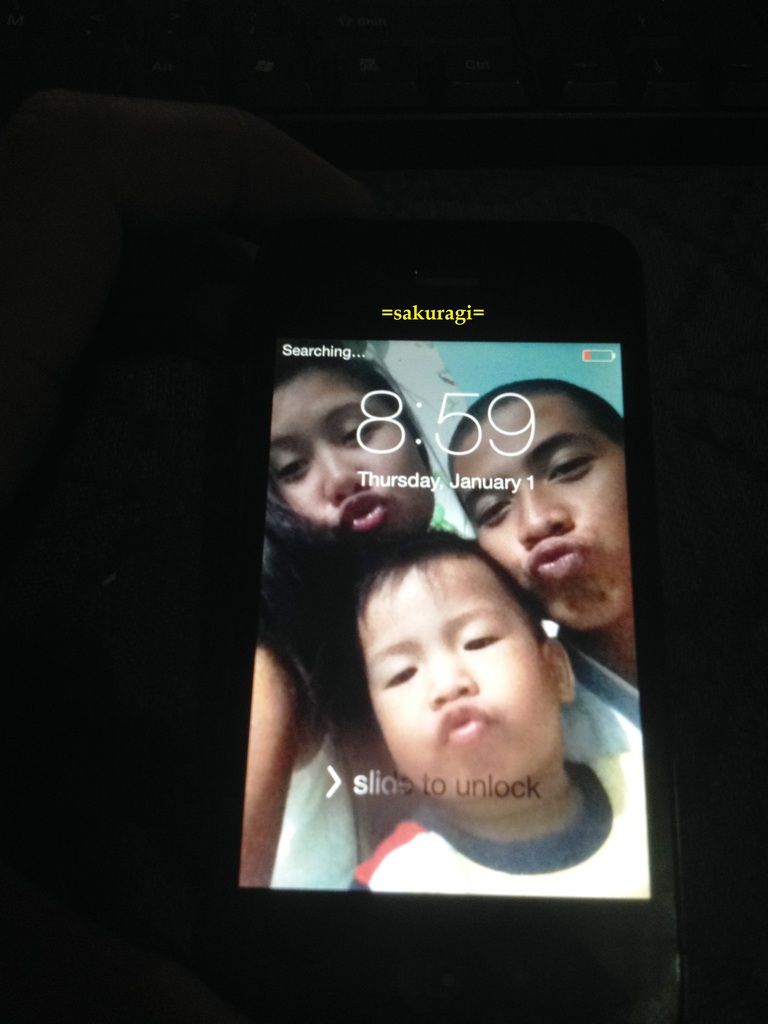

Finish product
​



[bojs]

hindi mo na pinaltan yung capacitor boss sakuragi?

anywayz, ang galing.




br,
bojs



[sakuragi]

di na boss bojs remove lang...



[jony25]

nice reference bro...
congrats



[sakuragi]

musta na boss jony25?
