LG-KH3100 Deadboot DONE!
History:
openline ng tropa kong technician sa Octopus, not supported ung firmware kya flash nya muna,
kso huminto sa flashing kya try nya ulit iflash kso ayw n medetect ung phone, aun deadboot ang kinalabasan ng cp.
Kya nilapit nya skin if pwede ko mabuhay sa medusa, syempre tropa mu handa tayong tumulong,
pro syempre my bayad un at nd libre
Tools:
1. Medusa Box
2. J-tag wire
3. 2k resistor
4. Octopus Box
5. Vygis Box
6. Regulated Power Supply
Procedure:
1. Solder J-tag wires sa board, kso my napansin aq sa Help image ng J-tag pin-out sa board,
my solder din sa board n (PS_Hold) una nd ko pinansin un kya 9 n pin-out lng ang ginwa ko
sa board, kso ng eerror 004 sa medusa, ok nman ang pin-out ko, kya isip ako kung ano ang problema
sa ginawa ko.
Kya nman binalikan ko ung (PS_Hold) n pin-out sa j-tag, nid p lgyan ng 2k resistor, kya kung
mapapansin nyo sa tools my kasamang 2k resistor dun, kya bumili aq ng 2k resistor.

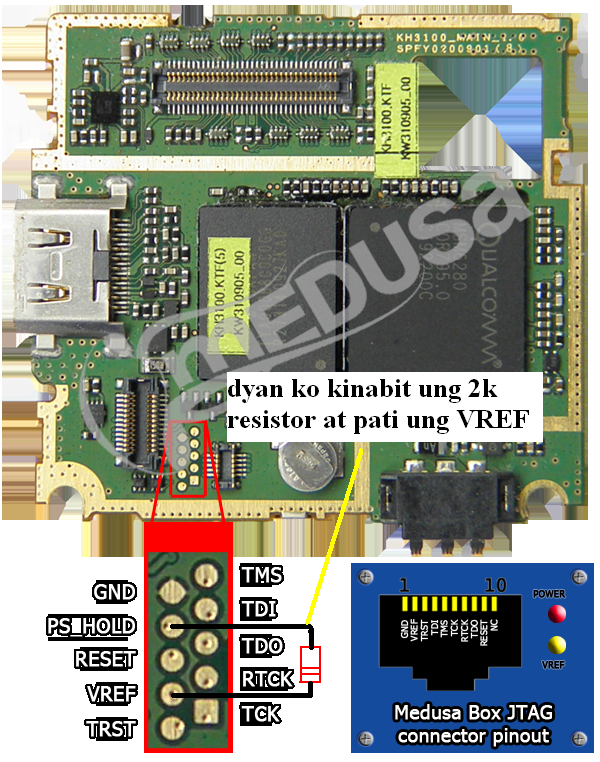

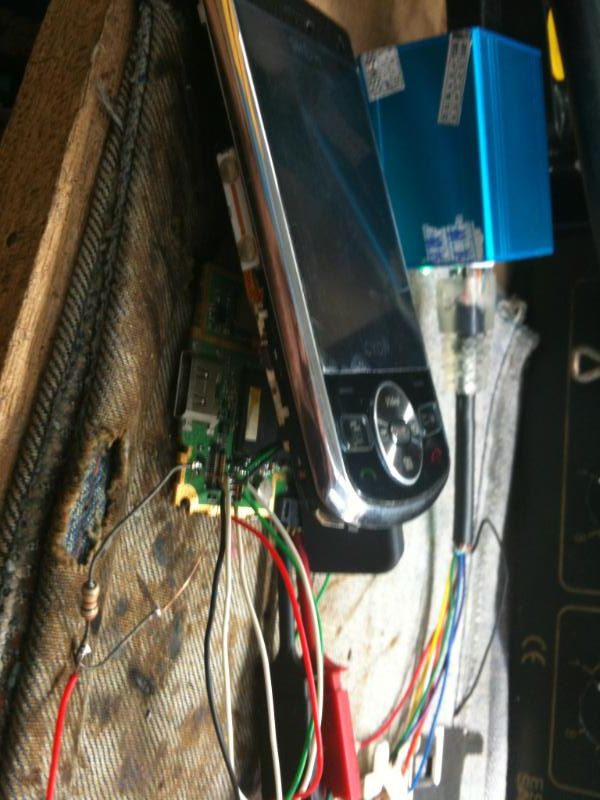

2. Solder j-tag wires sa board ulit pero this time nilagyan ko ng 2k resistor at dun din nakakabit ung
VREF n pin-out, un ksi ang nkalagay sa instruction ng medusa, see pictures:
3. At sa wakas wla ng error ngtuloy na pra mgkaron ng bootloader ang cp, kya nid tlaga lgyan ng 2k resistor
pra iwas error 004

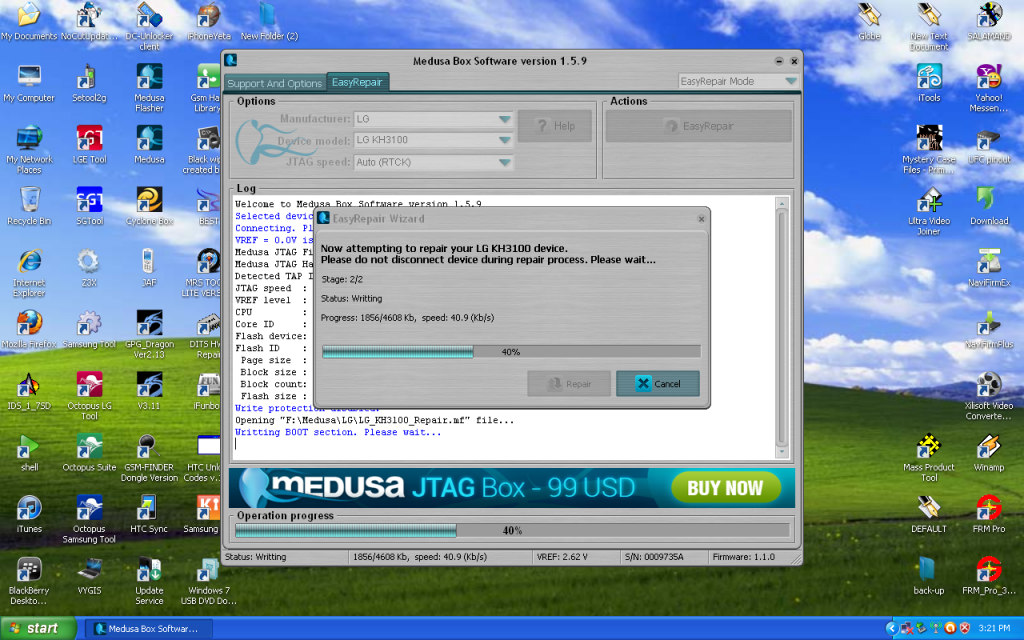

Screenshot n nagtuloy s pgrerepair ng bootloader:
4. Procced n s flashing gmit ang octopus at natapos s flashing
Screenshot:
5. Pra makumpleto Unlock ko n rin using Vygis

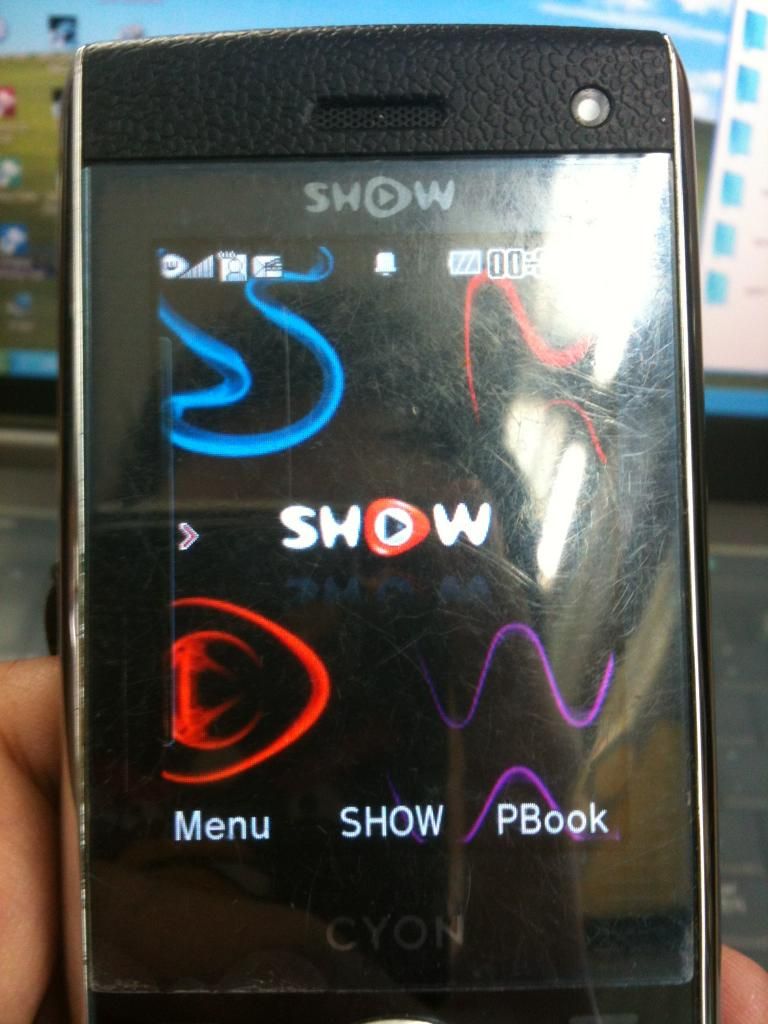

6. Finish product
