SM-G313HZ No Display Solution

[Seya]

Problem

No display na after mabagsak

Action Taken

Test w/ good Lcd but no display parin

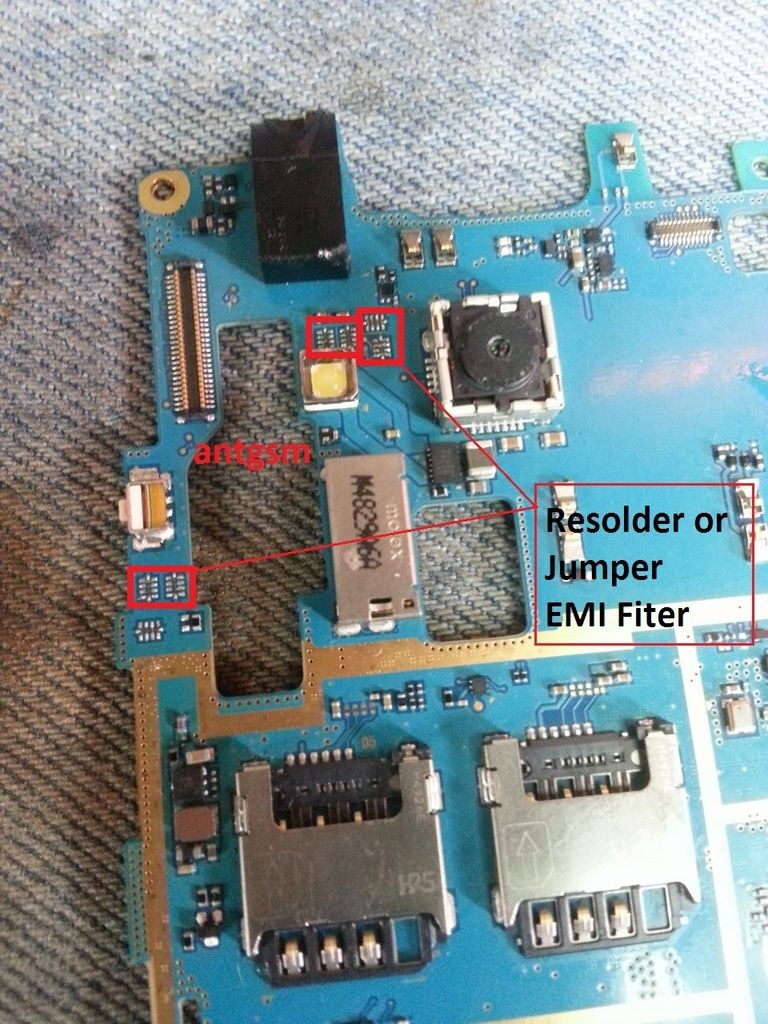

try ko jumper EMI Filters but same status no display
so check ko these two capacitor connected to display

C602 = 2.8v
C604 = 1.8v

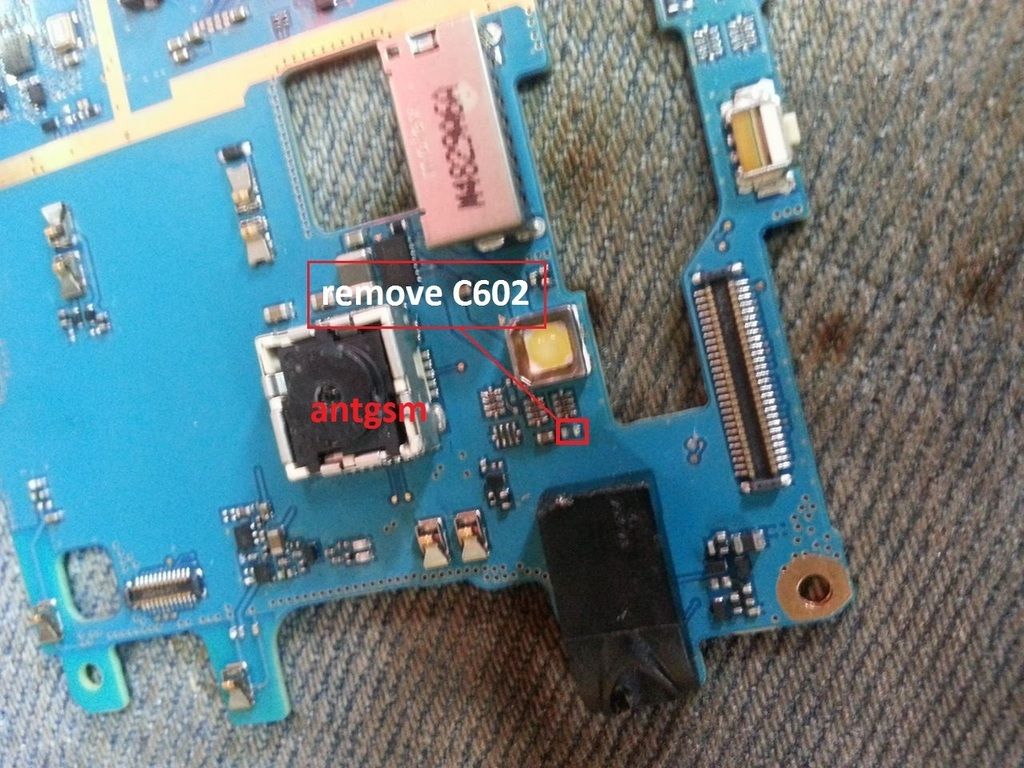

at boomm..! si C602 pala ung salarin 1.3v
na dapat ay 2.8v then try ko muna remove

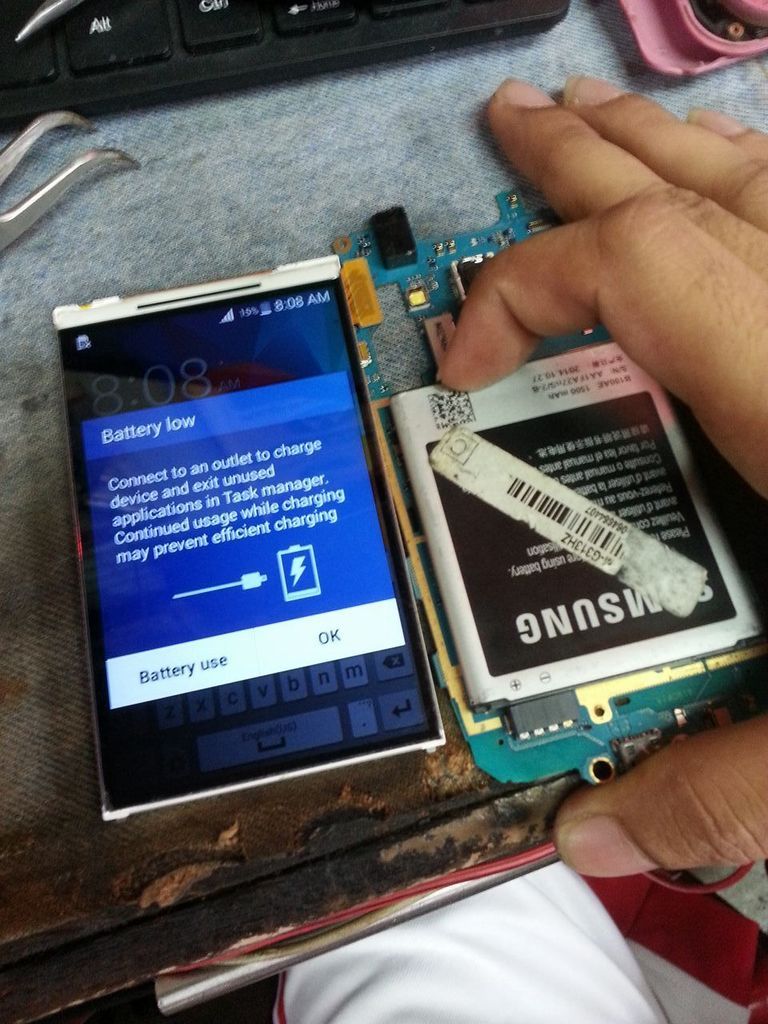

sabay testing akalain mo nag display ))





Done...!!



Simple but usefull

For Reference

:x:x:x

​



[agent_lia]

Congrats Boss seya_20

HW Repair.....Peboritz ko to.



[mgc03]

Hayun minsan naencounter ko rin yan boss. Sa C602 pala ang tama nia.. Thanks sa ref!



[vherhel19]

salamat sa pag share mo boss....



[joggaboy2]

galing naman ni boss seya....



[MonkeyVirus]

ito yung mga dapat may points sa forum...
napaka usefull ..
salamat sa pag share bossing



[gudboy]

boss ung akin kc pinalitan ko ng ic un mai red na squer sa post u po no light parin resader ko na po ung capacetor nlng di ko nagagalaw at ung ic sa baba...patulong boss...salamt



[gudboy]

tnx boss tested po
