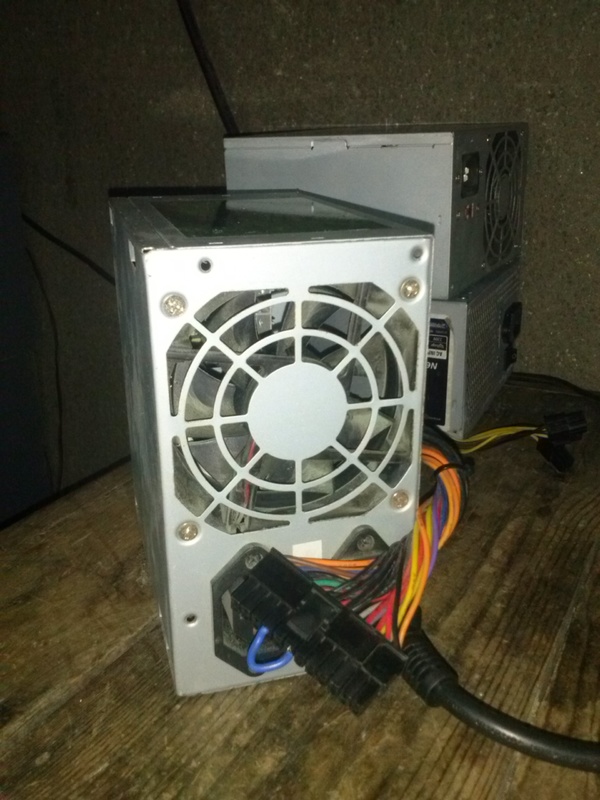

marami kasi akong nirepair na ganito nitong nakaraang araw kaya naBUSY lola nyo.
)))))
16/21 PSU na ayos ko, ung hindi ko nagawa mga sunog talaga nagtitipid kasi ung nagpagawa, grab ko agad 200php each eh.. :-bd:-bd:-bd
KARAGDAGANG KAALAMAN PO SA PAG-TROUBLE SHOOT NG STANDARD ATX POWER SUPPLY.
SPECIALLY FOR BEGINNERS,,
I HOPE YOU LIKE IT.. :-*:-*:-*:-*:-*
FIRST, kung galing po sa junk, tambak, bodega or nahingi nating PSU at nakita po nating madumi mas maiging kalasin muna natin xa para malinis ang loob at para maiwasan ang anumang short circuit (madalas ung nakadikit sa heatsink), kung bago nman po ung unit wag nang kalasin ksi baka may warranty pa sayang...
next is plug po natin ung power cable nya and plug sa power outlet...

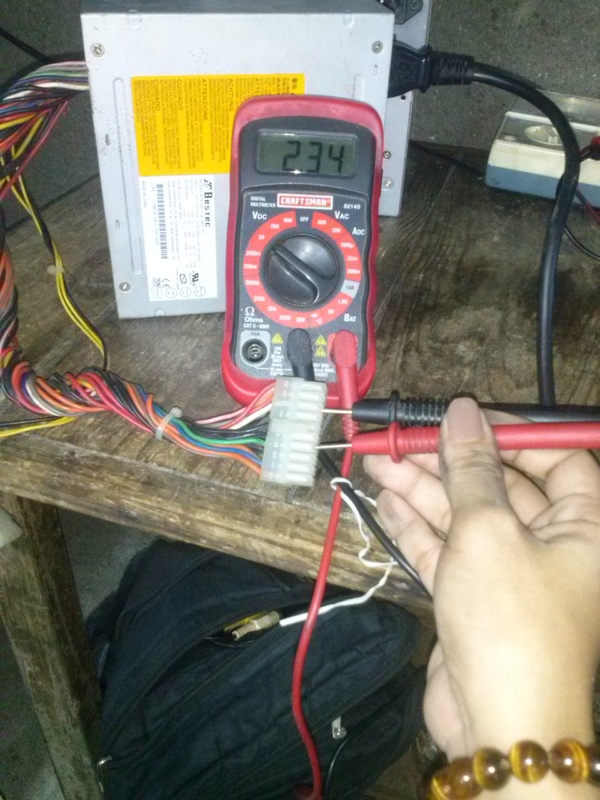

patagalin po muna natin ng ilang minuto para ma-check natin kung ok ang primary input nya,..
kung sakaling hindi po pumutok mas ok [-O{[-O{[-O{ .. (paxenxa na po, hindi ko muna isama ung pagtest sa primary input nya, pang advance tech po kasi yun
>-).
after po natin ma-test, tanggalin sa outlet ang plug at kumuha ng wire na pedeng gawing jumper wires.
i-connect po ang jumper wires sa GREEN(pin16) at sa BLACK(ground)

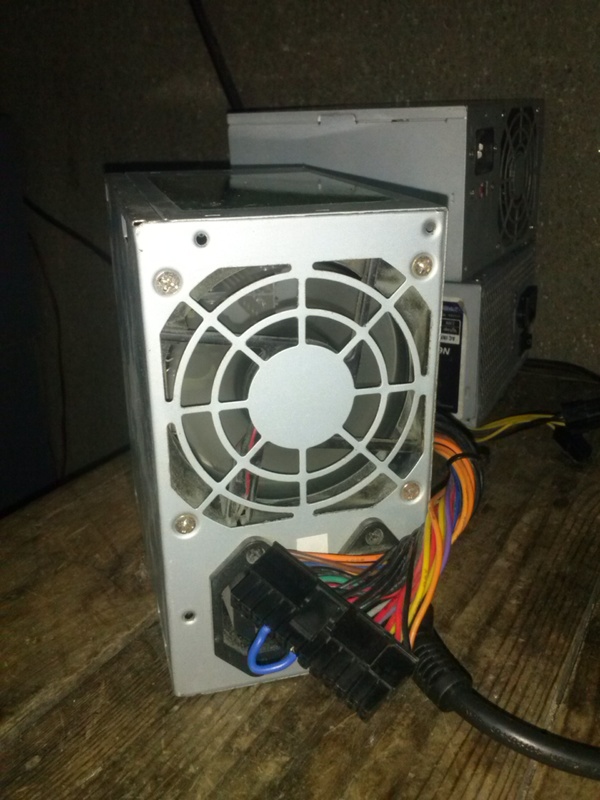

plug po natin ulit sa outlet, kapag nakita po nating umaandar nang dire-diretso ang fan ay patagalin po natin ng ilang minuto (1-2min) para malaman po natin kung bibigay agad ung SECONDARY OUTPUT.
pede rin po tayo maglagay ng fan kung sakaling sira ung fan ng PSU..
bunutin po ulit sa outlet at kumuha ng MULTIMETER (ANALOG or DIGITAL), mas ok po kung digital ang magagamit natin,
ilagay sa DC 20volts-50volts selector ang tester. itusok po ang NEGATIVE PROBE ng tester sa kahit anong BLACK(ground) at wag po muna alisin hanggat hindi pa natatapos ang voltage testing.
isaksak po ulit at simulan ang voltage testing, unahin po natin ang ORANGE(pin12)

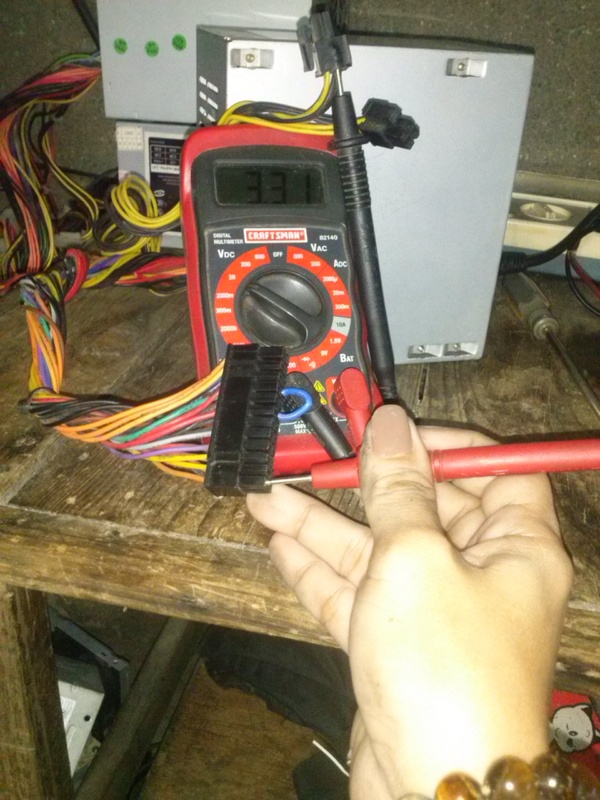

good voltages must be between 3.135v - 3.465v

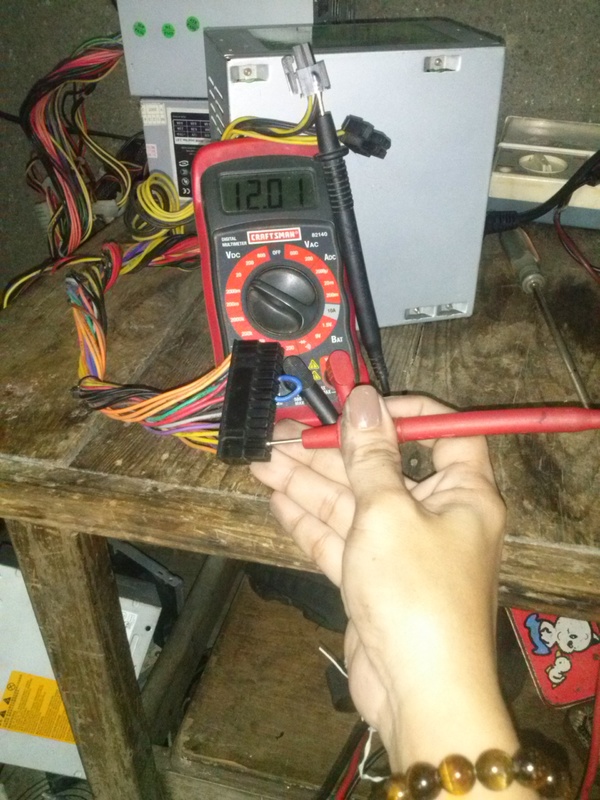

YELLOW(pin11) voltages must be 11.400v - 12.600v

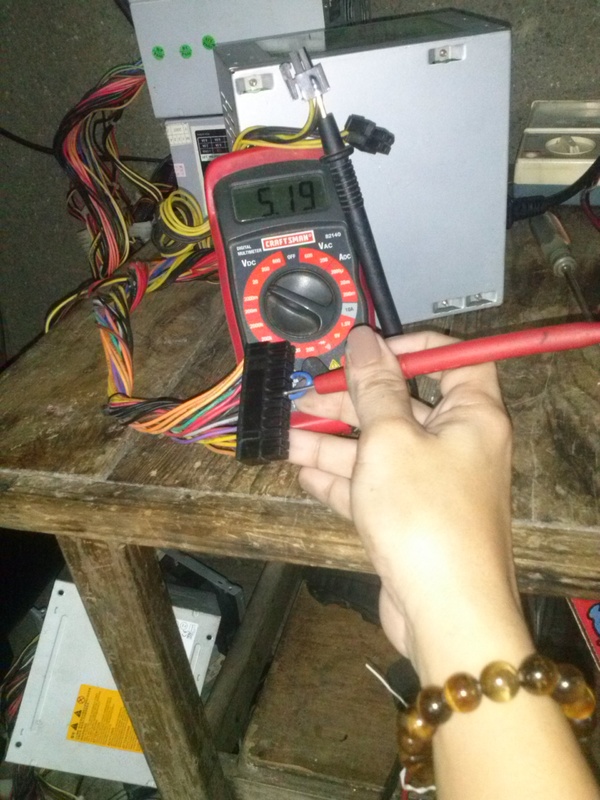

RED(pin6) voltages must be 4.750v - 5.250v
pede nyo rin pong i-test ung IBANG WIRES na KAKULAY ng tinest natin(ORANGE,RED,YELLOW)
baka kasi merong cut or missing output
kung masyado pong mababa or mataas ang 3 main voltages(3.3v, 5v, 12v) ay ihinto po muna natin,
posibleng may mga e-caps na leaked or shorted na. or may ilang resistor na nag change value, dahil sa pagkakasunog. dapat po ay kaalaman po tayo sa pag trace at pagpalit sa mga iyon.
after voltage testing, unplug the POWER CORD PATI PO UNG JUMPER WIRES NA GINAWA NATIN..
sa tingin nyo po ba ok na PSU natin???????:-?:-?:-?
Marami po akong name-meet na technician na GANUNG PARAAN lang po ang ginagawa nila:-":-":-",..
KAYA naman po kpag kinabit na nila ung PSU sa MOTHERBOARD ay ayaw mag ON..
PAGBIBINTANGAN po tuloy nila na sira ang motherboard...///
eto po ang paraan para malaman natin kung ready to go na ang PSU mo sa MOTHERBOARD)))..
nabunot na po natin sa outlet ung power cord at jumper na ginawa natin,..

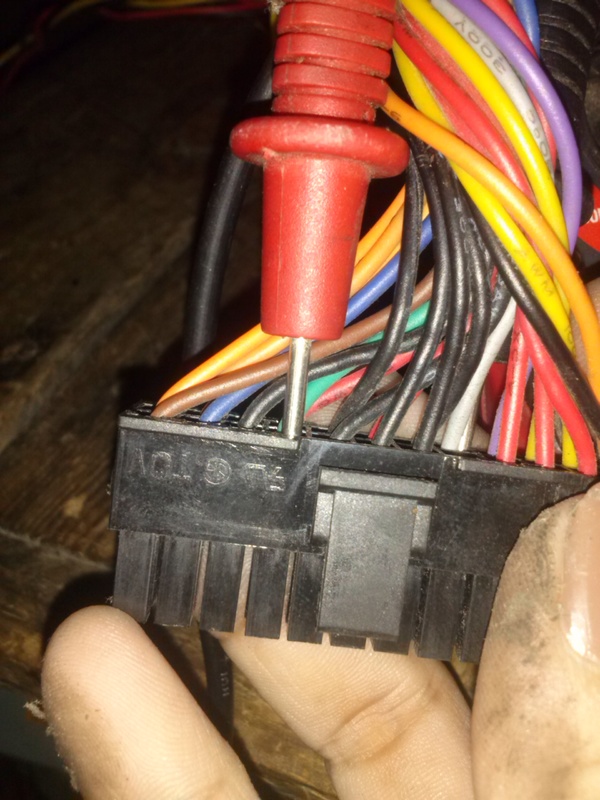

itusok po ang NEGATIVE PROBE ng tester sa GRAY(pin8)...

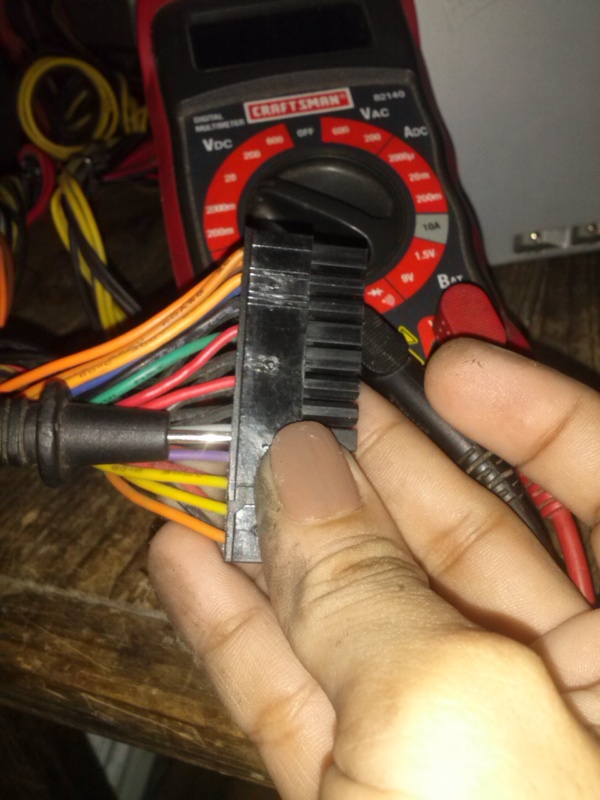

itusok po nman sa GREEN(pin16) ang POSITIVE PROBE ng tester at select uli ang DC 20v-50v selector..
at saka po ntin isaksak uli sa outlet ung power cord..
VOLTAGES MUST BE 3.0v - 5.5v ...

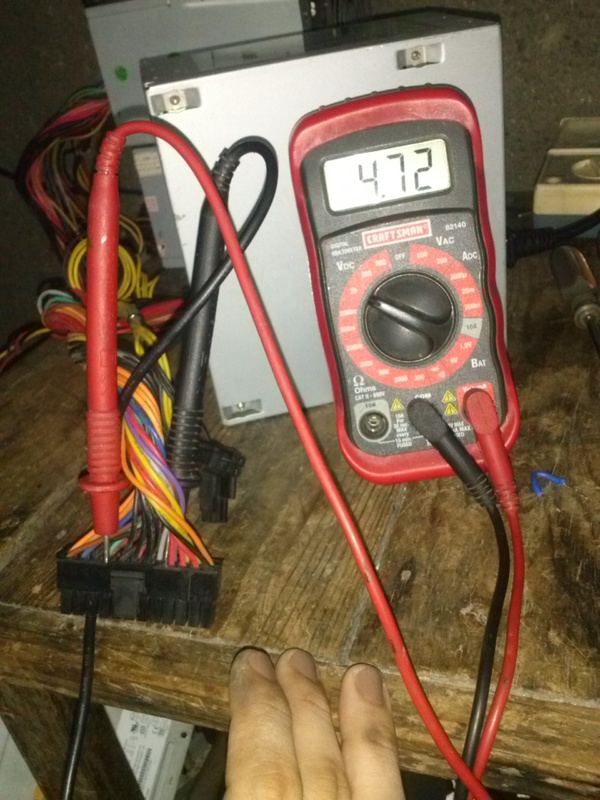

ETo po xa 4.72v pasok po sa required na voltages..(l:0(l:0(l:0(l:0(l:0
pede napo natin sa ikabit sa MOBO...:-*:-*:-*
eto po ang nagbibigay nang signal sa MOTHERBOARD na OK na xa mag BOOT..
kung mas MABABA sa 3.0v kadalasan hindi talaga mag- ON, ung ibang PSU nman 2.8v gana pa(depende sa brand)
kung mas MATAAS nman sa 5.5v HUWAG, AS IN HUWAG NA PO NATING IKABIT SA MOTHERBOARD BAKA MAGING BBQ MOTHERBOARD natin:-SS:-SS:-SS
eto nman po ang example ng FAILED PSU ,, kumpleto po sa main supply (3.3v, 5v, 12v) pero failed sa BOOT..
sana po ay malaki ang maitulong kong kaalaman na ito sa inyo
:-*:-*:-*that'a all folk!!!:-*:-*:-*
)))))16/21 PSU na ayos ko, ung hindi ko nagawa mga sunog talaga nagtitipid kasi ung nagpagawa, grab ko agad 200php each eh.. :-bd:-bd:-bd
KARAGDAGANG KAALAMAN PO SA PAG-TROUBLE SHOOT NG STANDARD ATX POWER SUPPLY.
SPECIALLY FOR BEGINNERS,,
I HOPE YOU LIKE IT.. :-*:-*:-*:-*:-*
FIRST, kung galing po sa junk, tambak, bodega or nahingi nating PSU at nakita po nating madumi mas maiging kalasin muna natin xa para malinis ang loob at para maiwasan ang anumang short circuit (madalas ung nakadikit sa heatsink), kung bago nman po ung unit wag nang kalasin ksi baka may warranty pa sayang...
next is plug po natin ung power cable nya and plug sa power outlet...
patagalin po muna natin ng ilang minuto para ma-check natin kung ok ang primary input nya,..
kung sakaling hindi po pumutok mas ok [-O{[-O{[-O{ .. (paxenxa na po, hindi ko muna isama ung pagtest sa primary input nya, pang advance tech po kasi yun
>-). after po natin ma-test, tanggalin sa outlet ang plug at kumuha ng wire na pedeng gawing jumper wires.
i-connect po ang jumper wires sa GREEN(pin16) at sa BLACK(ground)
plug po natin ulit sa outlet, kapag nakita po nating umaandar nang dire-diretso ang fan ay patagalin po natin ng ilang minuto (1-2min) para malaman po natin kung bibigay agad ung SECONDARY OUTPUT.
pede rin po tayo maglagay ng fan kung sakaling sira ung fan ng PSU..
bunutin po ulit sa outlet at kumuha ng MULTIMETER (ANALOG or DIGITAL), mas ok po kung digital ang magagamit natin,
ilagay sa DC 20volts-50volts selector ang tester. itusok po ang NEGATIVE PROBE ng tester sa kahit anong BLACK(ground) at wag po muna alisin hanggat hindi pa natatapos ang voltage testing.
isaksak po ulit at simulan ang voltage testing, unahin po natin ang ORANGE(pin12)
good voltages must be between 3.135v - 3.465v
YELLOW(pin11) voltages must be 11.400v - 12.600v
RED(pin6) voltages must be 4.750v - 5.250v
pede nyo rin pong i-test ung IBANG WIRES na KAKULAY ng tinest natin(ORANGE,RED,YELLOW)
baka kasi merong cut or missing output
kung masyado pong mababa or mataas ang 3 main voltages(3.3v, 5v, 12v) ay ihinto po muna natin,
posibleng may mga e-caps na leaked or shorted na. or may ilang resistor na nag change value, dahil sa pagkakasunog. dapat po ay kaalaman po tayo sa pag trace at pagpalit sa mga iyon.
after voltage testing, unplug the POWER CORD PATI PO UNG JUMPER WIRES NA GINAWA NATIN..
sa tingin nyo po ba ok na PSU natin???????:-?:-?:-?
Marami po akong name-meet na technician na GANUNG PARAAN lang po ang ginagawa nila:-":-":-",..
KAYA naman po kpag kinabit na nila ung PSU sa MOTHERBOARD ay ayaw mag ON..
PAGBIBINTANGAN po tuloy nila na sira ang motherboard.../
//eto po ang paraan para malaman natin kung ready to go na ang PSU mo sa MOTHERBOARD
)))..nabunot na po natin sa outlet ung power cord at jumper na ginawa natin,..
itusok po ang NEGATIVE PROBE ng tester sa GRAY(pin8)...
itusok po nman sa GREEN(pin16) ang POSITIVE PROBE ng tester at select uli ang DC 20v-50v selector..
at saka po ntin isaksak uli sa outlet ung power cord..
VOLTAGES MUST BE 3.0v - 5.5v ...
ETo po xa 4.72v pasok po sa required na voltages..(l:0(l:0(l:0(l:0(l:0
pede napo natin sa ikabit sa MOBO...:-*:-*:-*
eto po ang nagbibigay nang signal sa MOTHERBOARD na OK na xa mag BOOT..
kung mas MABABA sa 3.0v kadalasan hindi talaga mag- ON, ung ibang PSU nman 2.8v gana pa(depende sa brand)
kung mas MATAAS nman sa 5.5v HUWAG, AS IN HUWAG NA PO NATING IKABIT SA MOTHERBOARD BAKA MAGING BBQ MOTHERBOARD natin:-SS:-SS:-SS
eto nman po ang example ng FAILED PSU ,, kumpleto po sa main supply (3.3v, 5v, 12v) pero failed sa BOOT..
sana po ay malaki ang maitulong kong kaalaman na ito sa inyo
:-*:-*:-*that'a all folk!!!:-*:-*:-*
